【皓越科普】一篇文章完全搞懂放電等離子燒結爐

　　一、什么是放電等離子燒結爐？


　　放電等離子燒結爐，也稱為??脈沖電流燒結（Pulsed Electric Current Sintering, PECSD）??或??場輔助燒結技術（Field Assisted Sintering Technique, FAST）??，是一種??新型的、高效的粉末材料燒結技術??。


　　它通過在??模具與粉末樣品上施加直流脈沖電流和軸向壓力??，在??較低溫度和極短時間內??實現粉末的??快速致密化與燒結成形??，從而制備出具有??細晶粒、高密度、優異力學與功能特性??的塊體材料。

　　二、SPS技術起源與發展


　　??1930年代??：人們開始探索電場與電流對燒結過程的促進作用；


　　??1960～1980年代??：脈沖電流燒結相關基礎研究逐步展開；


　　??1990年代??：日本科學家??河合正孝（Masaki Kawai）??等人改進并推廣了這一技術，真正實現了工業化應用；


　　??21世紀以來??：SPS技術迅速發展，在全球科研與工業界被廣泛應用于??金屬、陶瓷、復合材料、納米材料、功能材料??等領域，成為??先進材料制備的標志性技術之一??。


　　三、SPS燒結的基本原理


　　SPS技術的核心在于利用??脈沖電流產生的多種物理效應??，在??加壓與通電同步進行??的條件下，促進粉末顆粒間的結合與致密化。其燒結機制復雜，但主要包括以下幾個方面：


　　1. ??焦耳熱效應（Joule Heating）??


　　在樣品與模具中通入??直流脈沖電流??，由于粉末顆粒之間以及與模具之間存在??接觸電阻??，電流通過時產生??局部高溫（焦耳熱）??，使材料迅速升溫。


　　溫度分布更加集中于??粉末顆粒接觸區域??，加熱效率高、升溫速度快(每分鐘可達數百至上千攝氏度)。


　　2. ??電場誘導的顆粒重排與擴散??


　　脈沖電流產生的??電場力??有助于粉末顆粒之間的??重排（rearrangement）??，使顆粒更緊密堆積。


　　同時，電場可能促進??離子遷移、表面擴散、晶界擴散等機制??，加快燒結頸的形成與生長。


　　3. ??等離子體效應（爭議，但有輔助作用）??


　　早期理論認為，??脈沖放電會在顆粒間隙中激發微區等離子體??，起到清潔顆粒表面氧化物、降低燒結活化能的作用。


　　但目前學界普遍認為，這種“明顯等離子體”的產生證據不足，更可能是??瞬時放電、局部高溫與電場效應的綜合作用??。


　　4. ??脈沖電流的“沖擊”效應??


　　脈沖電流的瞬間通斷，可能在顆粒界面產生??微小放電沖擊或應力擾動??，有利于打破表面氧化膜、促進顆粒結合。


　　總結一句話：


　　??SPS通過“電場 + 壓力 + 快速加熱”的協同作用，在極短的時間內實現粉末的快速致密化，獲得組織均勻、晶粒細小、性能優異的燒結體。??

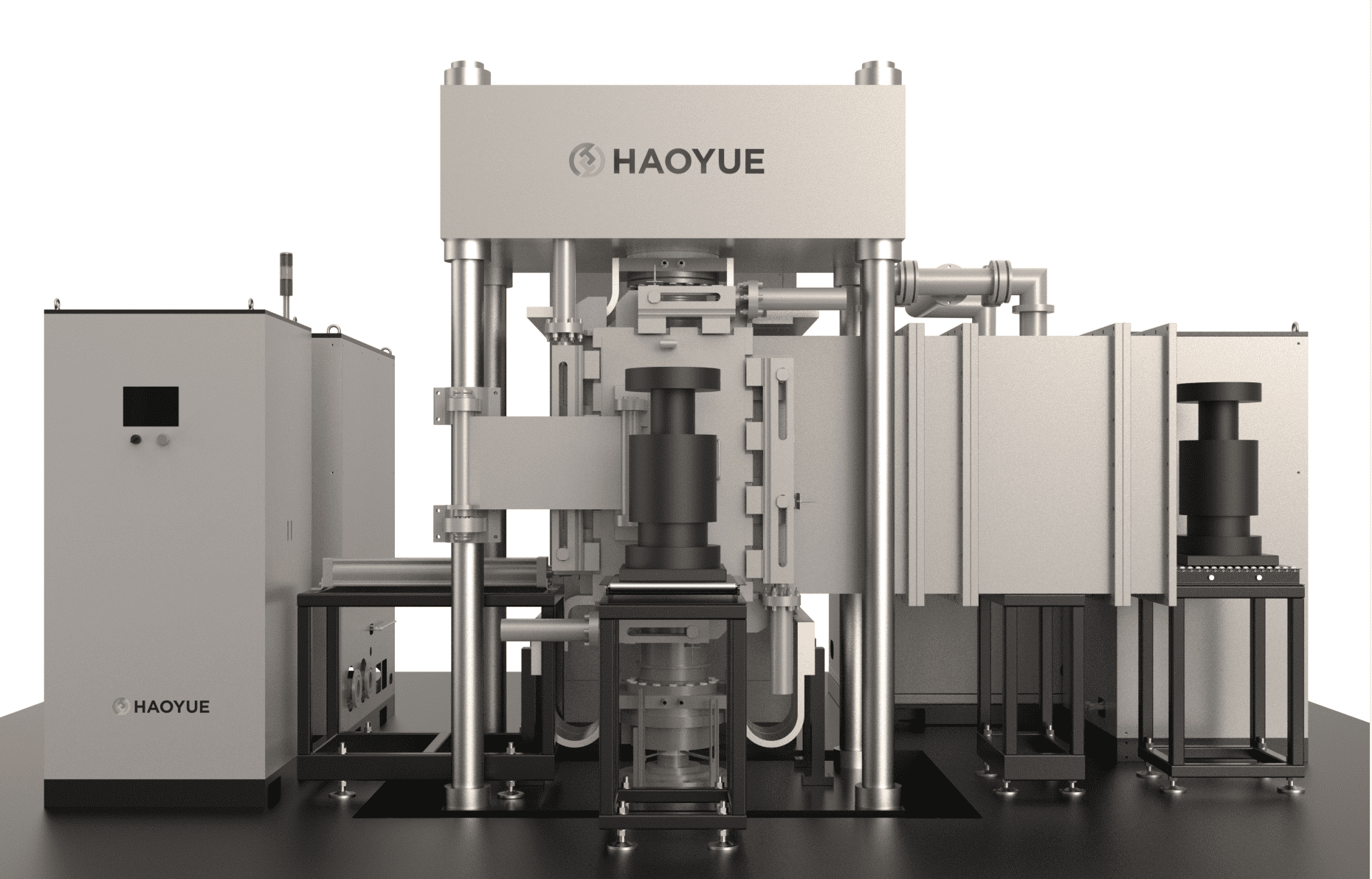

　　四、SPS設備的基本組成


　　一套典型的SPS燒結系統主要包括：


　　1. ??加壓系統??


　　采用??液壓或伺服電動加壓裝置??，可對樣品施加??數百至數噸的軸向壓力??(通常為 10–100 MPa)。


　　2. ??脈沖電源系統??


　　提供??直流脈沖電流??，電流強度可達 ??幾十到上千安培（A）??，頻率與占空比可調(如 10–100 Hz，脈寬幾毫秒)。


　　電流通過??上下壓頭 → 模具 → 樣品??，形成閉合回路。


　　3. ??真空/氣氛系統??


　　爐腔可抽真空(通常達到 ??10?¹ ~ 10?³ Pa??)，也可通入??惰性氣體（如 Ar、N?）或還原性氣體??，以防止材料氧化。


　　氣氛可控，適應不同材料體系的需求。


　　4. ??加熱與溫控系統??


　　通過樣品自身的焦耳熱與模具傳熱實現加熱，溫度范圍一般為 ??室溫 ~ 2000°C（甚至更高）??。


　　采用??熱電偶（如 W-Re 熱電偶）??實時測溫，配合 PID 控制，控溫精度高。


　　5. ??水冷系統??


　　對爐體、電極、壓頭等高溫部件進行有效冷卻，保障設備長時間穩定運行。


　　五、SPS燒結的主要特點與優勢


特點	說明	優勢體現
??快速燒結??	升溫速率可達 ??100~1000°C/min??，整個燒結過程僅需 ??幾分鐘到幾十分鐘??	時間短、效率高，節能
??低溫燒結??	可在遠低于傳統燒結的溫度下實現致密化（如 800°C 達到傳統 1200°C 的效果）	抑制晶粒長大，保留納米結構
??高致密化??	壓力 + 電場協同作用，致密度通常 > 99%	高強度、高密度材料
??細晶粒組織??	抑制晶粒異常長大，獲得??均勻細晶粒（甚至納米晶）結構??	力學、電學、熱學性能優異
??晶粒取向可控（部分情況）??	某些功能材料可實現一定程度的織構控制	功能性增強（如壓電、熱電材料）
??氣氛可控??	可在真空或保護氣氛（Ar、N?等）下燒結	適合活潑金屬、易氧化材料
??多功能適應性??	可燒結金屬、陶瓷、復合材料、納米材料、梯度材料等	應用極其廣泛



　　六、SPS技術的應用領域


　　1. ??金屬材料??


　　??納米晶金屬 / 合金??：如納米晶銅、鐵、鎳等，具有超高強度與導電性。


　　??難熔金屬 / 合金??：如鎢、鉬、鈦合金、高溫合金等。


　　??金屬間化合物??：如 TiAl、NiTi(形狀記憶合金)等。


　　2. ??陶瓷材料??


　　??先進結構陶瓷??：如 Al?O?、ZrO?(氧化鋯)、SiC、Si?N? 等。


　　??功能陶瓷??：如 BaTiO?(壓電陶瓷)、PZT、鐵氧體等。


　　??透明陶瓷??：如 YAG、AlON 透明激光陶瓷。


　　3. ??復合材料??


　　??金屬基復合材料（MMCs）??：如 SiC/Al、碳纖維/鋁等。


　　??陶瓷基復合材料（CMCs）??：如 SiC/SiC、碳碳復合材料。


　　??梯度功能材料（FGM）??：成分與結構梯度可控。


　　4. ??納米材料與功能材料??


　　??納米晶塊體材料??：保持納米結構的同時實現高致密。


　　??熱電材料??：如 Bi?Te?、Skutterudite 等，晶粒取向影響熱電性能。


　　??壓電 / 鐵電材料??：如 PZT、BaTiO?，可調控微觀結構與性能。


　　??超導材料??：如 YBCO、BSCCO 等。


　　5. ??生物材料??


　　??生物陶瓷??：如羥基磷灰石(HA)、β-TCP 等。


　　??多孔生物材料??：用于骨組織工程支架。


　　七、SPS與傳統燒結技術的對比


項目	??SPS（放電等離子燒結）??	??傳統燒結（如真空燒結、熱壓燒結）??
??加熱方式??	焦耳熱（樣品自身發熱）	外部熱源（爐膛加熱）
??加熱速度??	極快（100~1000°C/min）	慢（通常 < 10°C/min）
??燒結溫度??	低（可顯著降低）	較高
??燒結時間??	短（幾分鐘到幾十分鐘）	長（幾小時到幾十小時）
??致密化機制??	壓力 + 電場 + 焦耳熱協同	壓力或單純熱驅動
??晶粒尺寸??	細小甚至納米級	易粗化
??設備成本??	較高	相對低
??適用性??	適合納米材料、功能材料、難燒結材料	通用，但功能有限



　　八、SPS技術的發展趨勢


　　??大型化與工業化??：設備向更大尺寸、更高壓力、連續生產方向發展，以滿足工業需求；


　　??智能化控制??：引入 AI、多場耦合模擬，實現精準工藝控制；


　　??多功能化??：結合氣氛控制、磁場、電場等多物理場，拓展材料性能調控維度；


　　??新應用拓展??：在新能源(如固態電池、熱電轉換)、生物醫療、航空航天等前沿領域發揮更大作用；


　　??理論研究深入??：進一步揭示 SPS 燒結的微觀機制，如電場作用本質、快速擴散路徑等。


　　九、總結：為什么說“一篇文章搞懂SPS”？


你將掌握的內容	說明
? SPS 是什么	一種快速、低溫、高效、高壓的粉末燒結新技術
? SPS 的原理	焦耳熱 + 電場 + 壓力協同，促進粉末致密化與組織控制
? SPS 的特點	快速、低溫、細晶、高致密、功能可控
? SPS 的設備	加壓、脈沖電流、真空/氣氛、溫控、水冷系統
? SPS 的優勢	時間短、能耗低、晶粒細、性能高
? SPS 的應用	金屬、陶瓷、復合材料、納米材料、生物材料等
? SPS vs 傳統燒結	更快、更節能、更可控、更適合材料



　　?? 總結一句話：


　　??放電等離子燒結（SPS）是一種集“電-熱-力”多場耦合于一體的先進燒結技術，以其快速、低溫、高致密、細晶粒的優勢，成為制備高性能、多功能先進材料的關鍵技術，在科研和工業領域具有廣闊前景。??
