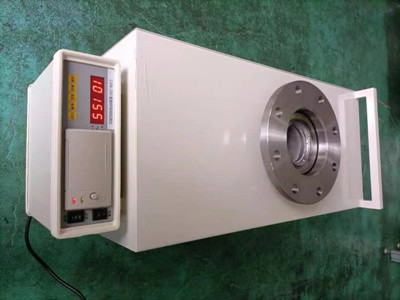

呼吸閥在線校驗設備 便攜式呼吸閥校驗儀

呼吸閥在線校驗設備 便攜式呼吸閥校驗儀

一、呼吸閥在線校驗儀簡介：

思宇流體設備根據儲罐呼吸閥拆卸不便的特點研發了呼吸閥在線校驗設備。校驗設備體積小，攜帶方便，可以自行設定開啟壓力和吸入壓力，自行判定結果，消除人為讀取數據誤差。校驗設備帶有打印功能，可以把測試結果自動打印出來。是目前國內儲油罐和石化儲罐呼吸閥檢測專業設備。

二、呼吸閥校驗設備參數：

1、校驗通徑：DN50～DN250 的各類符合標準的呼吸閥、液壓安全閥、阻火器。

2、測試壓力范圍：呼出壓力為：0Pa～5KPa；吸入壓力為：-5kPa～0 Pa。

3、壓力測量準確度：0.04級, 流量測量準確度：1 級。

4、測試流量范圍：呼出流量為：150～2800標方/小時；吸入流量為：75～1400標方/小時。

5、適用電源：220V，50Hz,最大功率 8KW。

6、溫度范圍：－20℃~＋60℃。

7、外形尺寸 1070*1480*1200(長*寬*高）

三. 呼吸閥檢測設備應用范圍：

本裝置為儲罐附件（呼吸閥、阻火器、液壓安全閥）檢測裝置， 是檢測儲罐附件是否合格的操作平臺。依據《石油儲罐附件檢測技術規范 Q/SY?08007‐2017》制造和使用。利用此裝置可對 DN50～DN250 口徑的儲罐附件進行檢測，檢測的主要參數包括： 開啟壓力、通氣量、操作壓力及泄漏量等。 裝置結構如圖所示，主要由氣源風機提供的動力系統、導向系統、控制系統、檢測臺等組成。 應用于符合國標的呼吸閥，液壓安全閥，阻火器。廣泛應用于呼吸閥制造廠家出廠試驗和專業檢測使用單位使用。

四.呼吸閥校驗臺原理：

呼吸閥檢測儀由真空泵、空氣泵、檢測面板、控制閥門和檢測平臺組成。利用真空泵得到負壓壓力來檢測呼吸閥的吸入開啟壓力，利用空氣泵得到正壓壓力來檢測呼吸閥的呼出開啟壓力，從而檢出呼吸閥的吸入、呼出的壓力值是否符合標準（目前國標SY/T0511-1996標準），判定呼吸閥是否合格。

槽罐車檢測除了呼吸閥校驗臺還需要裝卸軟管試驗臺配套：

槽罐車的裝卸軟管需要承受罐體壓力的4-5倍，檢測需要用空氣或者水壓檢測，經過嚴格的測試合格后才可以使用。我公司生產的裝卸軟管壓力試驗機是專業針對槽罐車裝卸軟管進行壓力測試，升壓緩慢，壓力無級調節，壓力穩定，數據準確精度高。 .

裝卸軟管壓力試驗機方法：

1、裝卸軟管在196KPa壓力下，保壓5min不得滲漏；（軟管壓力試驗）

2、試驗用氣：一般應用潔凈的空氣或氮氣；

3、試驗方法：首先在軟管外涂抹肥皂水或將軟管完全浸入水中，然后從適當位置緩慢向軟管內通入潔凈的空氣或氮氣，使其壓力達到196KPa，保壓5min，觀察有無滲漏；
